Kapasitif yakıt seviyesi sensörünün çıkış sinyali nedir?

Kapasitif yakıt seviyesi sensörlerinin önde gelen bir tedarikçisi olarak, genellikle bu sensörlerin çıktı sinyalleri ile ilgili olarak müşterilerden gelen sorularla karşılaşıyorum. Çıktı sinyalini anlamak, sensör verilerinin çeşitli uygulamalarda nasıl kullanıldığını doğrudan etkilediği için çok önemlidir. Bu blog yazısında, türlerini, özelliklerini ve önemini açıklayan kapasitif yakıt seviyesi sensörlerinin çıkış sinyallerinin ayrıntılarını inceleyeceğim.

Kapasitif yakıt seviyesi sensörleri nasıl çalışır?

Çıktı sinyallerini tartışmadan önce, kapasitif yakıt seviyesi sensörlerinin temel çalışma prensibini anlamak önemlidir. Bu sensörler kapasitans değişikliğine dayanarak çalışır. Sensör, bir yakıt seviyesi sensörü durumunda tanktaki yakıt olan bir dielektrik malzeme ile ayrılmış iki iletken plakadan oluşur. Yakıt seviyesi yükseldikçe veya düştükçe, plakalar arasındaki dielektrik sabiti değişir ve sensörün kapasitansını değiştirir. Kapasitanstaki bu değişiklik daha sonra ölçülebilen ve işlenebilen bir elektrik sinyaline dönüştürülür.

Çıktı sinyalleri türleri

Analog çıkış sinyalleri

Kapasitif yakıt seviyesi sensörlerinden en yaygın çıkış sinyallerinden biri analog sinyaldir. Analog sinyaller, yakıt seviyesiyle orantılı bir dizi değeri temsil eden doğada süreklidir. En tipik analog çıkış, genellikle 0 - 5V veya 0 - 10V aralığında bir voltaj sinyalidir. Örneğin, 0V çıkışı boş bir yakıt deposunu temsil edebilirken, 5V çıkışı tam bir tankı gösterebilir.

Analog çıkış sinyallerinin avantajı, yakıt seviyesinin basitliği ve doğrudan temsilidir. Mikrodenetleyicilerin, veri kaydı yapanların veya diğer izleme cihazlarının analog giriş kanallarına kolayca bağlanabilirler. Bununla birlikte, analog sinyaller, ölçümün doğruluğunu etkileyebilecek gürültü ve parazite daha duyarlıdır.

Dijital çıkış sinyalleri

Dijital çıkış sinyalleri modern kapasitif yakıt seviyesi sensörlerinde giderek daha popüler hale geliyor. Dijital sinyaller ayrıdır, belirli değerleri veya durumları temsil eder. Bir yaygın dijital çıkış formatı, darbe genişliği modülasyonu (PWM) sinyalidir. Bir PWM sinyalinde, darbelerin genişliği yakıt seviyesine göre değişir. Örneğin, daha uzun bir darbe genişliği daha yüksek bir yakıt seviyesini gösterebilirken, daha kısa bir darbe genişliği daha düşük bir seviyeyi temsil eder.

Başka bir dijital çıkış seçeneği, seri periferik arayüz (SPI) veya entegre devre (I2C) iletişim protokolüdür. Bu protokoller, sensörün doğrudan bir mikrodenetleyici veya diğer dijital cihazlarla daha sofistike ve güvenilir bir şekilde iletişim kurmasına izin verir. Dijital çıkış sinyalleri, analog sinyallere kıyasla gürültü ve parazitlere daha az eğilimlidir ve daha yüksek doğruluk ve çözünürlük sağlayabilir.

Frekans çıkış sinyalleri

Bazı kapasitif yakıt seviyesi sensörleri de frekans çıkış sinyalleri sunar. Çıkış sinyalinin frekansı, yakıt seviyesiyle orantılı olarak değişir. Örneğin, yakıt seviyesi arttıkça, sinyalin frekansı da artabilir. Frekans çıkış sinyalleri, ölçümün uzun mesafelerde iletilmesi gereken uygulamalarda yararlıdır, çünkü kablo kapasitansından ve elektromanyetik girişimden daha az etkilenirler.

Çıktı sinyallerinin özellikleri

Kesinlik

Çıktı sinyalinin doğruluğu kritik bir özelliktir. Çıkış sinyalinin tanktaki gerçek yakıt seviyesini ne kadar yakından temsil ettiğini ifade eder. Doğruluğu etkileyebilecek faktörler arasında sensörün tasarımı, kullanılan malzemelerin kalitesi ve kalibrasyon işlemi yer alır. Yüksek doğruluk çıkış sinyali, yakıt seviyesi okumalarının güvenilir olmasını sağlar, bu da otomotiv yakıt yönetimi ve endüstriyel yakıt depolama izleme gibi uygulamalar için gereklidir.

Doğrusallık

Doğrusallık, çıkış sinyalinin bir başka önemli özelliğidir. Doğrusal bir çıkış sinyali, çıkıştaki değişikliğin yakıt seviyesindeki değişiklik ile doğru orantılı olduğu anlamına gelir. Örneğin, yakıt seviyesi%10 artarsa, çıkış sinyali karşılık gelen ve tutarlı bir miktar artmalıdır. Doğrusal bir çıkış, sensör verilerinin kalibrasyonunu ve yorumlanmasını basitleştirir.

Çözünürlük

Çözünürlük, sensörün çıkış sinyalinde algılayabileceği ve temsil edebileceği yakıt seviyesindeki en küçük değişikliği ifade eder. Daha yüksek çözünürlük, yakıt seviyesinin daha hassas ölçülmesini sağlar. Örneğin, yüksek çözünürlüklü çıkışı olan bir sensör, yakıt seviyesindeki küçük değişiklikleri tespit edebilir, bu da doğru yakıt tüketim izlemesinin gerekli olduğu uygulamalarda faydalıdır.

Farklı uygulamalarda çıkış sinyallerinin önemi

Otomotiv endüstrisi

Otomotiv endüstrisinde, kapasitif yakıt seviyesi sensörleri aracın kontrol paneline doğru yakıt seviyesi bilgileri sağlamada önemli bir rol oynar. Sensörden çıkış sinyali, yakıt seviyesi göstergesini görüntülemek için kullanılır ve sürücünün tankta ne kadar yakıt kaldığını bilmesini sağlar. Ek olarak, çıkış sinyali, aracın yakıt tüketimini optimize eden yakıt yönetimi sistemleri için kullanılabilir. Örneğin, bazı modern araçlar, motorun performansını kalan yakıta göre ayarlamak için yakıt seviyesi sensörü verilerini kullanır.

Endüstriyel yakıt depolama

Endüstriyel ortamlarda, büyük depolama tanklarındaki yakıt seviyelerini izlemek için kapasitif yakıt seviyesi sensörleri kullanılır. Sensörden gelen çıkış sinyali, yakıt seviyesi düşük olduğunda veya seviyede anormal değişiklikler olduğunda operatörleri uyarabilen merkezi bir izleme sistemine iletilir. Bu, jeneratörler ve kazanlar gibi yakıta dayanan endüstriyel ekipmanların sürekli çalışmasını sağlamaya yardımcı olur.

Deniz Uygulamaları

Deniz uygulamalarında, tekne ve gemilerdeki yakıt seviyelerini izlemek için kapasitif yakıt seviyesi sensörleri kullanılır. Çıkış sinyali, geminin kontrol panelindeki yakıt seviyesini görüntülemek için kullanılır ve kaptanın mevcut yakıta göre yolculuğu planlamasını sağlar. Ek olarak, sensör verileri yakıt envanter yönetimi için kullanılabilir ve geminin tüm yolculuk için yeterli yakıta sahip olmasını sağlar.

İlgili Ürünler

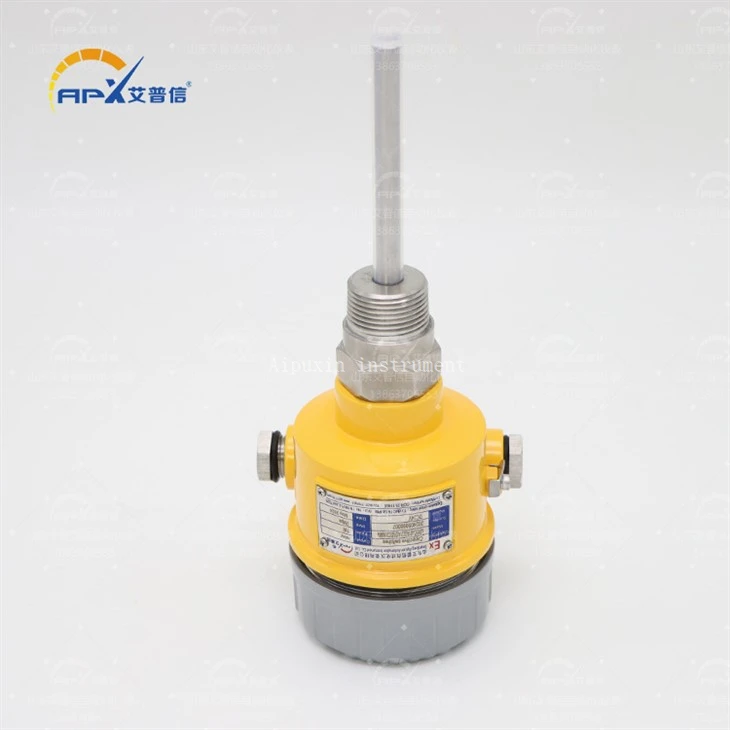

Seviye ölçümü için kapasitif sensörler hakkında daha fazla bilgi edinmek istiyorsanız, bir dizi ilgili ürün sunuyoruz. BizimKapasitans Tip Seviyesi Anahtarıbelirli bir seviyede bir sıvının varlığını veya yokluğunu tespit etmek için güvenilir bir çözümdür. Pompaları ve vanaları kontrol etmek için endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.

BizimSıvı seviyesi kapasitif sensörçeşitli sıvıların doğru ve sürekli seviye ölçümünü sağlamak için tasarlanmıştır. Yüksek hassasiyet ve güvenilirlik sunar, bu da onu çok çeşitli uygulamalar için uygun hale getirir.

Yakıt deposundaki yakıt seviyesini ölçmek içinYakıt deposundaki yakıt seviyesini ölçmek için kullanılan kapasitif sensören iyi seçim ürünüdür. Güvenilir yakıt seviyesi izleme sağlayarak doğru ve kararlı çıkış sinyalleri sağlar.

Çözüm

Sonuç olarak, kapasitif yakıt seviyesi sensörünün çıkış sinyali, farklı endüstrilerdeki işlevselliğini ve uygulanabilirliğini belirleyen önemli bir yöndür. İster analog, dijital veya frekans çıkış sinyali olsun, her türün kendi avantajları vardır ve belirli uygulamalar için uygundur. Bu çıkış sinyallerinin özelliklerini ve önemini anlamak, ihtiyaçlarınız için doğru kapasitif yakıt seviyesi sensörünü seçmenize yardımcı olabilir.

Kapasitif yakıt seviyesi sensörleri satın almakla ilgileniyorsanız veya çıktı sinyalleri ile ilgili herhangi bir sorunuz varsa, lütfen tedarik ve daha fazla tartışma için bizimle iletişime geçmekten çekinmeyin. Uzman ekibimiz, gereksinimleriniz için en iyi çözümü bulmanıza yardımcı olmaya hazırdır.

Referanslar

1. "Kapasitif Sensörler: İlkeler, Tasarım ve Uygulamalar" Simon M. Sze.
2. BC Nakra ve KK Chaudhry'nin "Endüstriyel Enstrümantasyon ve Kontrol El Kitabı".
3. Çeşitli kapasitif yakıt seviyesi sensörü üreticilerinin teknik belgeleri.
